手機柔性電路板（FPC) 點膠缺陷視覺檢測

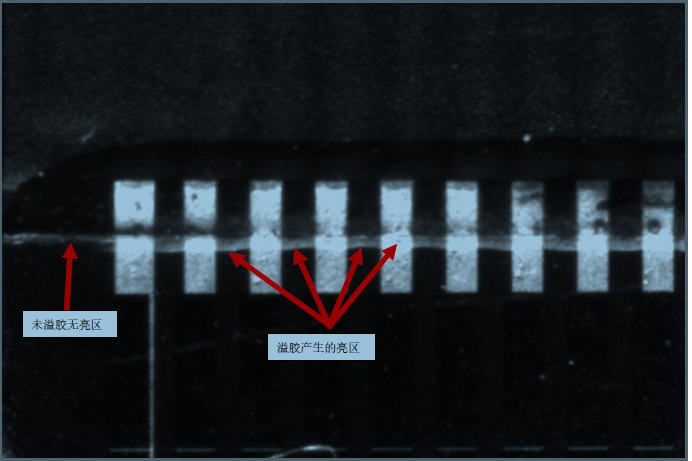

　　由于點膠溢膠時會在軟板形成凸起區域，凸起區域會產生與軟板平面存在夾角的面，光源照射凸起表面反光將在圖像上產生亮區，用HC-VisionSoftwareV1.0軟件的斑點分析工具來檢測亮區是否存在來判斷溢膠。

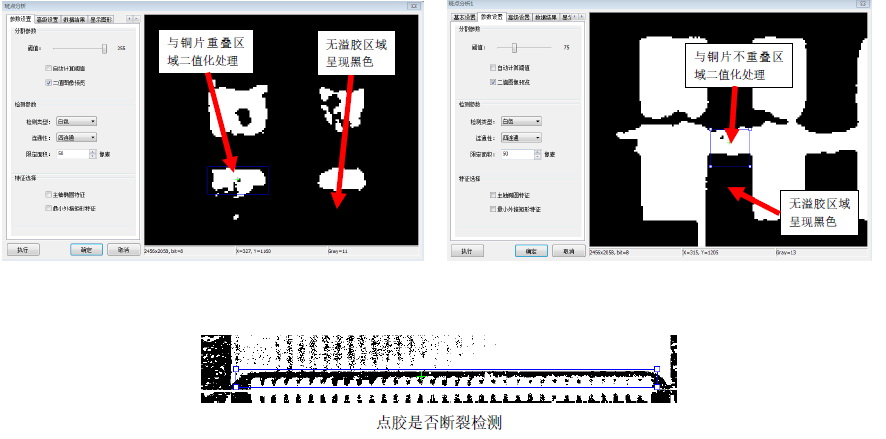

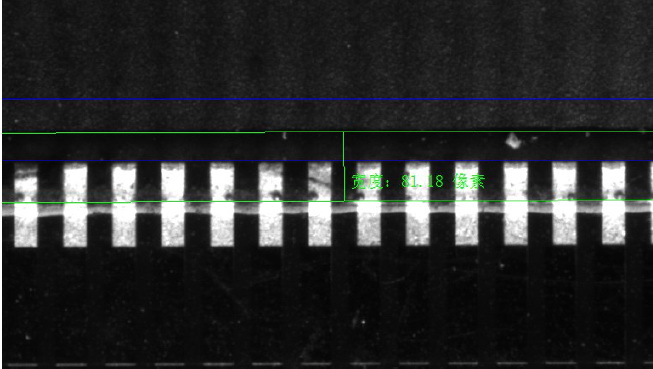

　　通過斑點分析，檢測點膠區黑色斑點（忽略小面積斑點）數量，當數量大于1時判斷為點膠斷開。通過HC-VisionSoftwareV1.0軟件的檢測間距工具來檢測點膠邊緣距離與基準邊緣的寬度。
